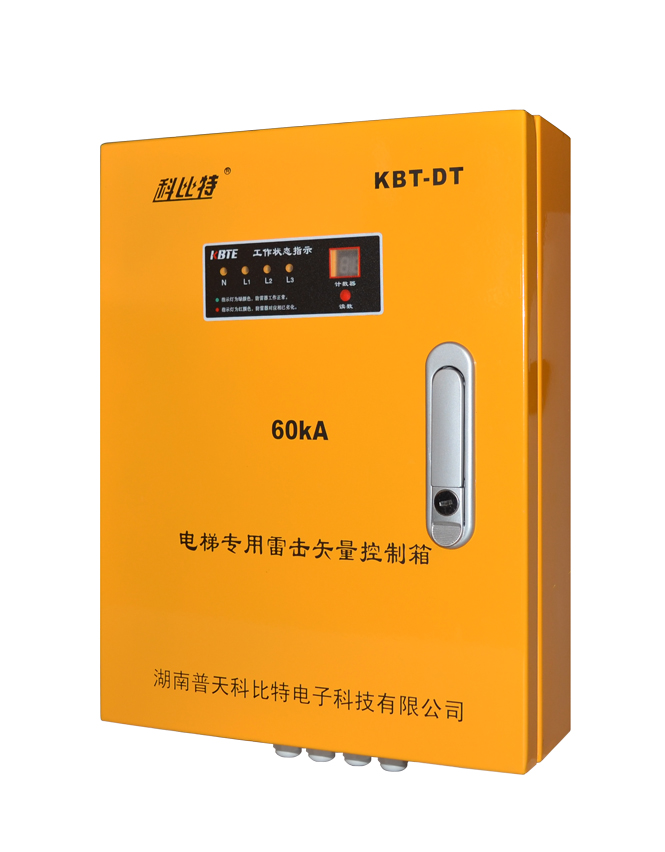

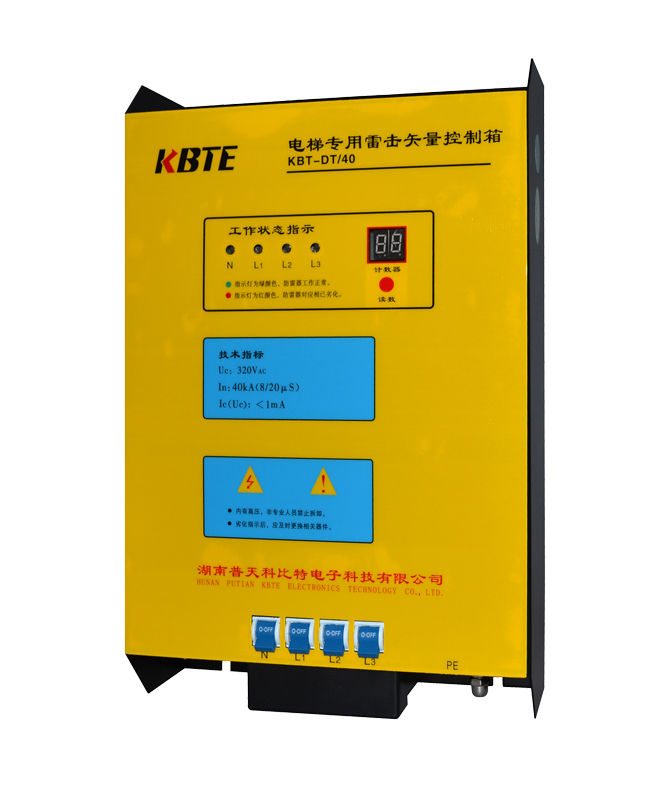

KBT-DT系列电梯雷电矢量控制箱适合TT、IT、TN-C、TN-C-S等各种电网制式的电梯电源系统。该系列电梯雷电矢量控制箱并联安装在电源线路上，不影响电源线路的正常工作；工作状态指示灯，用于指示防雷器的工作状态；雷电计数器，方便用户了解线路遭受雷电入侵的频次。
产品介绍
技术参数
|
名称 |
电梯专用雷电矢量控制箱 |
电梯专用电涌保护器 |
||
|
产品编码 |
X15-01 |
X15-02 |
D13-01 |
D13-02 |
|
型号 |
KBT-DT |
KBT-DT |
KBT-DT |
KBT-DT |
|
规格 |
60 |
40 |
40 |
30 |
|
保护级别 |
第二级 |
第三级 |
第三级 |
|
|
试验类别 |
T2(Ⅱ级) |
T2(Ⅱ级) |
T2(Ⅱ级) |
|
|
额定工作电压Un（V） |
AC220/380 |
AC220/380 |
AC220/380 |
AC220/380 |
|
最大持续工作电压Uc（V） |
385 |
320 |
385 |
385 |
|
标称放电电流In（kA） |
60 |
40 |
40 |
30 |
|
最大放电电流Imax（kA） |
120 |
60 |
80 |
60 |
|
电压保护水平Up（kV） |
2.5 |
1.5 |
2.0 |
1.8 |
|
连接导线标准（mm2） |
≥4 |
≥2.5 |
≥2.5 |
≥2.5 |
|
接地线标准（mm2） |
≥6 |
≥4 |
≥4 |
≥4 |
|
外形尺寸（mm） |
380×286×100 |
334×214×76 |
72×66×90 |
72×66×90 |
|
推荐串联过流保护器 |
内置断路器 |
内置断路器 |
50A |
40A |
|
安装方式 |
挂墙安装：开孔尺寸410×210mm, 开4个φ10mm×80孔 |
挂墙安装：开孔尺寸310×160mm, 开4个φ6mm×40孔 |
35mm电气导轨安装 |
|
|
外壳防护等级 |
IP65 |
IP20 |
IP20 |
|
|
指示灯及雷电计数器 |
带智能休眠功能的雷电计数、工作指示、故障指示 |
遥信（可选配置） |
||
|
劣化指示 |
脱离器动作后，按读数按钮，指示灯红色显示 |
脱离器动作后正面视窗指示红色 |
||
|
外壳材料 |
冷轧钢板，表面静电喷塑 |
PBT阻燃塑料 |
||
|
响应时间t（ns） |
＜25 |
|||
|
保护模式 |
L/N-PE |
|||
|
外壳阻燃等级 |
UL94-V0 |
|||
|
接口类型 |
M5螺丝压接 |
|||
|
工作温度（℃） |
-40～+85 |
|||
|
参考标准 |
IEC61643-1:2005 GB18802.1-2011 |
|||
应用范围
主要适用于宾馆、饭店、写字楼、公寓、办公楼、商住楼等的电梯防雷，防止雷击产生的脉冲浪涌及瞬间过电压对电梯设备造成损害
